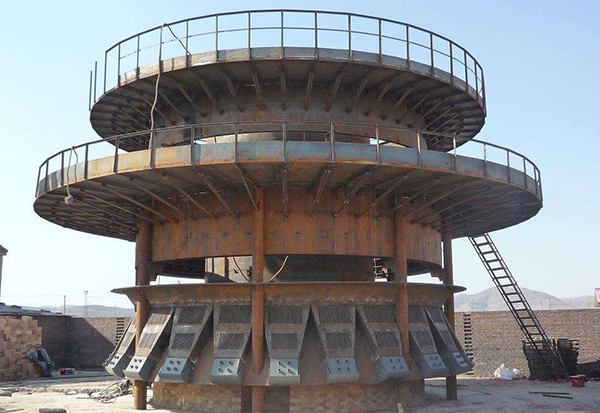

球團豎爐屬于冶金設備，是用于焙燒冶金球團的豎爐。球團豎爐的結構比較簡單，豎爐內溫度均勻，焙燒效率高，產量高、質量均勻等，在冶金領域使用的非常廣泛。
     球團豎爐生產工藝是由配料、烘干、潤磨、造球、焙燒、冷卻6大環(huán)節(jié)組成。首先在圓盤成球盤造球機上進行造球，礦粉和水作用成球核，球核在物料中不斷的滾動，粘附物料，球體越來越大，越來越緊實，形成有足夠強度的生球。
     合格的生球生成后，要將其送進球團豎爐中進行焙燒，經過干燥和預熱后再氧化氣氛中焙燒，焙燒是球團固結的主要階段，焙燒后由鏈板機送入帶冷機進行冷卻，然后送入熟球場堆放，完成球團的生產。

     正常情況下，球團豎爐對礦粉有一定的要求，需要采用親水性好、粒度細，比表面積達、接角條件好的礦粉，根據(jù)用戶的要求，普通磁鐵精礦要求品位63以上，礦粉細200目85%以上，膨潤土混合料水份控制在6%-7%之間。

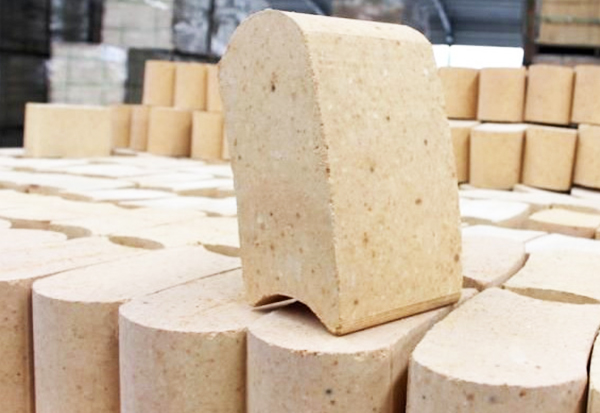

      豎爐導風耐磨磚是以高鋁礬土熟料、莫來石、藍晶石、鋯砂、結合劑先經過制粒、制粉工序后，按一定比例混合后，經壓制成型，高溫燒成具有較好的抗高溫、耐沖刷、耐侵蝕的制品。主要用于鋼鐵廠球團豎爐的導風墻。

       錨固磚又稱吊掛磚，選用優(yōu)質原料，經過機壓成型或澆筑成型，在經過高溫燒結制成。
       錨固磚在砌筑直面墻時起著重要的作用，它可以提高直面墻的整體性。
錨固磚的氧化鋁含量在55%以上，優(yōu)質的錨固磚氧化鋁含量可達到75%，這類磚體的荷重軟化溫度達到1550℃，屬于優(yōu)良的耐火磚產品。但一般情況下選擇氧化鋁含量在55%的，因為55%含量的錨固磚柔韌性比較好。
       另外，需要注意的是錨固磚用于錨固耐火澆注料，錨固磚各項性能應和澆注料材質一致，膨脹收縮一致，從而能和澆注料形成緊密結合，延長爐襯壽命。
產品用法：
1、錨固磚的排布應根據(jù)溫度的變化范圍和頻度以及直面墻面積的大小來確定，通常不應小于6塊/m2。
2、砌筑前必須仔細檢查錨固磚，錨固磚在錨固孔處若有影響到錨固磚整體強度的裂紋時不能使用，應堅決廢棄。
3、在砌筑到接近錨固磚位置時，應不厭其煩的預先排磚確定錨固磚的準確位置，是用鋼絲刷徹底清潔金屬殼體的焊接部位，采用于焊接件相適應的焊條，牢固的焊接好錨固管。
4、錨固磚砌筑完畢后插入錨固鉤，并用耐火纖維氈填滿空襲并塞緊，以對錨固件形成一定的保護。

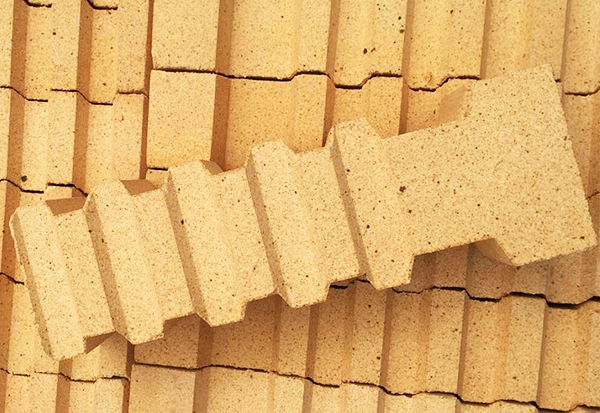

       錨固磚包括吊掛端頭和錨固體構成的柱體，開設在錨固體表面上的間隔分部凹槽，在錨固體的至少一個表面上沿長度方向設置筋條，設置筋條后，由于筋條的加固和牽拉作用，錨固體抗拉抗折強度明顯提高，凹槽處產生的應力在筋條處得到阻隔不能繼續(xù)傳遞，所以該種結構的錨固磚不易發(fā)生斷裂。

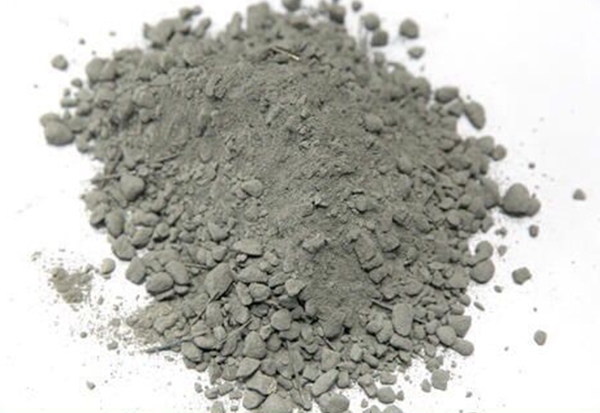

       鋼纖維增強澆注料是采用特級鋁礬土熟料作骨料，以優(yōu)良礬土熟料及剛玉細粉作基質，以超微粉等多種復合材料為結合劑和添加劑，外加不銹鋼耐熱纖維配制而成。同時，由于鋼纖維的加入，使材料澆注后爐墻整體強度大大增強。
生產工藝：
       使用方法其實與混凝土的使用基本一致，優(yōu)選選定好配方和原料經過攪拌加工均勻之后，用振動棒密實，再經過養(yǎng)護和加熱處理即可，而由于不定型澆注料使用部位的特殊性，所以根據(jù)場地條件的不同，對于澆注料的施工質量也需要有保證的。
       在對于其重要部分的用高鋁熟料作為骨料和粉料的基礎上兌入適當?shù)匿摾w維澆增強澆注料的特點特性就是強度高、韌性好而且熱震穩(wěn)定性好、抗剝落及耐磨性能強等特點，用于溫度階梯變化比較容易導致爐墻破損的部位。
鋼纖維增強澆注料應用：主要用于回轉窯內襯
窯體低溫段：鋼纖維增強剛玉莫來石澆注料2.5。窯體高溫段：抗結圈澆注料2.6。

窯頭筒體：鋼纖維增強剛玉莫來石澆注料2.7。

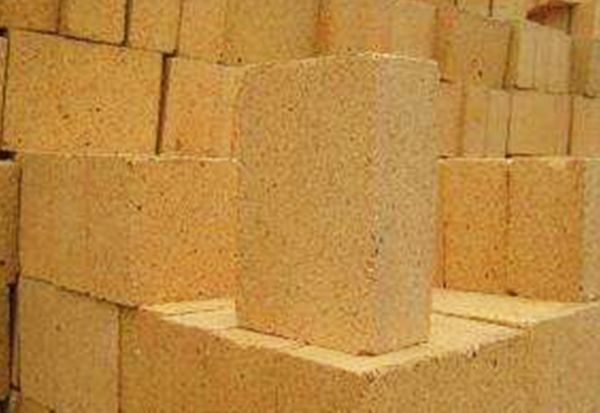

        豎爐用粘土耐火磚是以耐火粘土為原料生產的用來砌筑高爐內襯的粘土磚。高爐用粘土耐火磚用于小高爐爐襯的爐喉、爐身、爐缸、爐底及大高爐爐身。

        豎爐用粘土耐火磚要求常溫耐火強度高，能夠抵抗爐料長期作業(yè)磨損；在高溫長期作業(yè)下體積收縮小，有利于爐襯保持整體性；顯氣孔率低和Fe2O3。含量低，減少炭素在氣孔中沉積，避免耐火磚在使用過程中膨脹疏松而損壞；低熔點物形成少。高爐用粘土耐火磚比一般粘土磚具有優(yōu)良性能。

        高鋁耐火磚作為高溫行業(yè)的基礎材料，在鋼鐵、建材、石化、有色等行業(yè)用途廣泛，是使用量很大的一類耐火磚制品。高鋁磚系列產品深受市場歡迎，不論是國標系列的標準磚型，還是定制化生產的異型磚，耐材均有豐富的生產經驗及成熟的技術。
豎爐用高鋁磚的優(yōu)勢特點分析
        導風墻和烘干床的出現(xiàn)，推動了我國球團豎爐的發(fā)展。但導風墻的使用壽命低是多年來一直困擾豎爐球團生產的發(fā)展問題。導風墻壽命低的原因：一是導風墻磚體易破損倒塌，二是導風墻的水冷托梁易變形下彎（或稱“塌腰”）和被磨損，從而導致漏水和磚墻坍塌。
    豎爐用導風墻耐火材料，按材質分為兩個品種即鋁鋯質和硅線石莫來石質，使用壽命分別為1年和3年以上。其主要特點為：
    （1）在鋁硅系材料的基礎上，加入適量的復合添加劑，使其在高溫下形成穩(wěn)定的鋯莫來石相或硅線石相，從而起到了很好的耐高溫和抗沖刷作用。
    （2）組合式結構，使導風墻的磚縫大大減少，砌體的整體性能好，使用壽命長。
    （3）我公司的專業(yè)筑爐施工隊，可為用戶提供導風墻砌筑服務，保證導風墻磚墻砌筑質量。
    （4）該公司為用戶提供烘爐曲線，可以避免和減少烘爐操作對耐火材料質量的影響。
